wh138-1b10k带开关电位器接线图
带开关电位器开关接线在背面，两根线可以任意连接使用，电位器三根引线的使用，需要根据电路需要来连接，例如如附图，因A、B间阻值顺时针调节时增加，所以作为音量调节时可以按（1）方式连接，在用于可控硅从快到慢调速时，参考（2）连接，但是在用于从暗到亮的调光时，则A、C的位置应该互换。
船型开关是一种适用于家电和办公设备的小型高容量电源开关，相对其他开关来说，使用力度较大。但船型开关也有不同的种类分类使用。
1. 小容量非密封型
此类船型开关，其额定电压和额定电流较小，5A @ 120VAC, 28VDC; 2A @ 250VAC，此类产品有三档位置，材质方面其终端通常黄铜包金或包银。寿命长久，可达50000次左右。如ANR系列
Electrical Ratings 5A @ 120VAC, 28VDC;2A @ 250VAC
Electrical Life 50,000 cycles typical
Contact Resistance < 20 mΩ max initial @ 2-4VDC, 100mA
Dielectric Strength 1500Vrms min
Insulation Resistance > 100MΩ min
Operating Temperature -40°C to 85°C
Storage Temperature -40°C to 85°C
2．大容量密封型
对大容量船型开关来说，比较适用于使用在电源上，密闭安全方面更得到保障，15A @ 125VAC ；8A @ 250VAC，有两个档位，ON or OFF,终端材质采用黄铜包锡。如RA系列
Electrical Ratings 15A @ 125VAC；8A @ 250VAC
Electrical Life 10,000 cycles typical
Contact Resistance < 50 mΩ initial
Dielectric Strength 1500Vrms min
Insulation Resistance > 100MΩ min
Operating Temperature -40°C to 85°C
Storage Temperature -40°C to 85°C

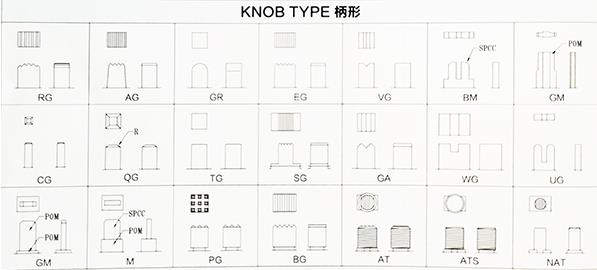

可变电阻精密电位器相当于就是连续可调的电阻器，可以理解为阻值可变的可调电阻器，简单来说就是通过调节电位器的转轴，使它的输出电位发生改变，所以被人称为电位器。电位器的阻值单位和电阻器相同，也是Ω，在电路中电位器用字母“RP”来表示“W”，其主要用来分压，分流和作为变阻器作用。
电位器
电位器有多根引脚，为了防止在更换时接错引脚，可以采用如下的具体操作步骤和方法：
第1步，将原电位器的同定螺钉取下，但不要焊下原电位器引脚片上的引线， 让引线连在电位器上。
第2步，将新电位器装上，并固定好。
第3步，在原电位器引脚片上焊下一根引线，将此引线焊在新电位器对应引脚片上，新、旧电位器对照焊接。
第4步，同样方法，将各引脚线焊好。采用这种焊下一根再焊上一根的方法可避免引线之间相互焊错位置。
